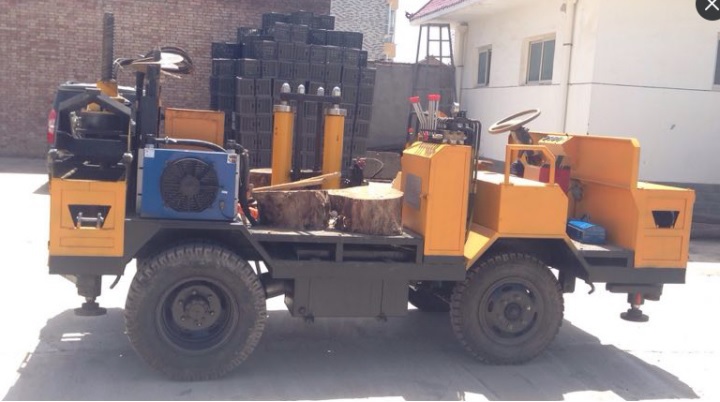

产品介绍
特点
●有序地将散装液压静探机的各分散部件按置成整体,既具有散装静探机全部功能和特点,又成整机独立可行驶。
●本机车驶部份机件已通用化,与广泛在应用的FC-10型机动翻斗车机件可互换。
●整机体积小,能在窄小场地开展作业,操作方便,换孔移位快捷。
●一台柴油机,既是行驶时的发动机,又是静探作业的动力源,无需添加电源之类设备。
●不仅可进行静探作业,添加附件还可进行扁铲胀侧、孔压静探、压入式波速、十字板剪切等多项原位测试试验。
技术规格与参数
●规格与动力配置:额定贯入力200KN,起拔力 240KN,动力2105柴油机
●工作油液:46# 液压油
●行驶速度:(公里/小时)
Ⅰ档10,Ⅱ档20,Ⅲ档40,倒档4.7
●最小转变半径:< 4 (m)
●驱动形式:前轮驱动
●转向形式:前置式
●反 力:地锚,双液压下锚器自动下锚
●整机尺寸:3800×1900×1850 (mm)(长×宽×高)
配置清单
序号 | 名 称 | 规 格 | 单 位 | 数量 | 备 注 |
1 | 静探车 | 20吨 | 辆 | 1 | 含自动下锚装置 |
2 | 大地锚 | 径≥Ф300 | 件 | 6 |
|
3 | 地锚加长杆 | Ф42×800 | 件 | 6 |
|
4 | 固定丝杆 |
| 套 | 6 |
|
5 | 锚头楔形键 |
| 只 | 10 |
|
6 | 固锚短梁 |
| 件 | 2 |
|
7 | 起锚U型器 |
| 套 | 1 |
|
8 | 数据采集仪 | DN-W1 | 台 | 1 |
|
9 | 双桥探头 | 15cm2 | 只 | 2 |
|
10 | 探头上接头 |
| 只 | 1 |
|
11 | 触探杆下导套 |
| 件 | 1 |
|
12 | 导正瓦 |
| 付 | 2 |
|
13 | 插板 | Ф36 | 块 | 2 |
|
14 | 呆探头 | Ф36 | 只 | 1 |
|
15 | 触探杆 | Ф36 | 根 | 50 |
|
16 | 电缆线 | RVVP | 米 | 80 |
|
17 | 密封圈 |
| 套 | 1 |
|
18 | 随机工具 |
| 套 | 1 |
|
