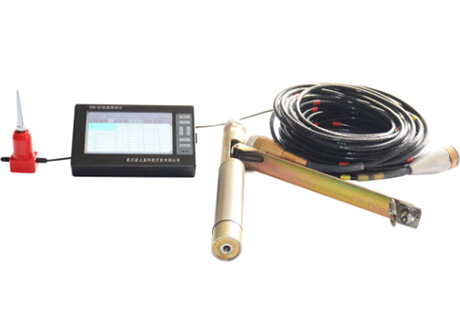

产品介绍
最新的PDS-SV波速测试仪是于2010年在原FDP204PS一体化高分辨浮点动测仪的基础上全面升级后而推出的最新的波速测试仪。PDS-SV 波速测试仪采用的计算机系统是主频为533MHz的三星S3C2440 ARM9，能流畅地运行Windows CE 5.0操作系统,从而极大的降低了系统功耗，提高了仪器的稳定性。高亮度半透半反的7.2寸宽屏TFT真彩色液晶屏和高通过率的触摸屏，使得新的PDS-SV波速测试仪在强光下能方便的操作、浏览。高速数据采集系统和专用电源高度集成的电子测试系统。该仪器采用了前置放大电流伺服、全自动电桥平衡跟踪等技术，使该仪器的实用性和可靠性大大增强，而且整机性能和技术指标也大为改善。
主要特点
系 统 功 耗 低：采用S3C2440 ARM9处理器使总功耗下降了40%
稳 定 性 高：采用Windows CE 5.0操作系统，提高了系统的稳定性
环境 适应 性高：采用半透半反的7.2寸宽屏，在强光下能方便的操作、浏览
体积小 重量轻：采用了国际最先进的元器件和最先进的工艺。
应用范围
场地勘察剪切波波速测试
场地勘察地脉动卓越周期测试
低应变检测
符合
《岩土工程勘察规范GB50021-2001》
《建筑抗震设计规范GB50011-2010》
《地基动力特性测试规范GB/T50269-97》
主要技术指标
通 道 数 4 道
A/D 转换 24 位 144 dB
浮点增益 10 位 60 dB
触发方式 内、信道
频响范围 0.1 Hz ～ 2K Hz
系统误差 ＜ 3 ‰
噪声电平 ＜ 6 uVrsm
滤波方式 低通 五档：100Hz，200Hz，500Hz，1000Hz，2000Hz，5000Hz。多档带通
采样间隔 10 μs ～ 60 ms
采样点数 512、1024、2048
最大功耗 5 W
主机重量 ＜ 1.4 Kg
体 积 220 × 140 × 40 mm
PDS-SV计算机系统技术参数
处 理 器 三星S3C2440 ARM9
主 频 533 MHz
内 存 64 M
F L A SH 64 M
显 示 7.2寸宽屏TFT液晶显示器
界 面 触摸屏
接 口 USB RS232 以太网
存 储 器 2G – 16G SD卡
电池容量 7.6 V / 5.2 AH 锂电池组
操作系统 Windows CE 5.0
工作温度 -20 ℃ ～ +60 ℃
PDS-SV波速测试仪配置清单
序号 | 配件名称 | 数量 | 单位 |
1 | 主机 | 1 | 台 |
2 | 传输线 | 1 | 根 |
3 | 电源充电器 | 1 | 套 |
4 | 三分量检波器（60米） | 1 | 只 |
5 | 外触发传感器 | 1 | 只 |
6 | 仪器包装箱 | 1 | 个 |
7 | 说明书 | 1 | 本 |
8 | 分析软件及电子说明书(光盘) | 1 | 张 |
