RSM-SY7(D) 基桩多跨孔超声波自动循测仪 (四通道)

基桩声波检测仪,四通道,一次提升测6个剖面数据

产品介绍

产品简介

RSM-SY7(D)基桩多跨孔超声波自动循测仪采用全新控制技术,发射接收速度更快,检测效率更高。一次可完成4管桩6个剖面检测。配备新型全向管口滑轮,操作便利。标配增强型换能器,首波能量大为提高,匹配改进后的全自动判读算法,让检测更加轻松高效。



产品用途

基桩声波透射法完整性检测

混凝土裂缝深度检测

混凝土超声回弹综合法强度检测

地质勘察岩体纵波波速测试

隧道岩体松动圈检测

非金属材料动弹性力学参数测试

地下连续墙完整性检测



符合规范

《建筑基桩检测技术规范》(JGJ 106-2014)

《公路工程基桩动测技术规程》(JTG/T F81-01-2004)

《公路工程基桩检测技术规程》(JTG/T 3512-2020)

《铁路工程基桩无损检测规范》(TB 10218-2019)

《超声回弹综合法检测混凝土强度技术规程》(CECS 02:2005)

《超声法检测混凝土缺陷技术规程》(CECS 21:2000)

《铁路工程结构混凝土强度检测规程》(TB 10426-2004)

《广东省建筑地基基础检测规范》(DBJ/T 15-60-2019)

《水运工程混凝土结构实体检测技术规程》(JTS 239-2015)

《水运工程地基基础试验检测技术规程》(JTS 237-2017)

《Standard Test Method for Integrity Testing of Concrete Deep Foundation by Ultrasonic Crosshole Testing》(ASTM D6760-16)



技术特点

1、国内首创四通道自发自收基桩剖面全组合超声波检测,已获多项发明专利授权;

2、自发自收电路设计,无需更换探头对应声测管的位置,一次提升完成四管六剖面全组合测试,大幅提高检测速度,大大减轻现场检测人员工作强度;

3、每个剖面测试波形各自可控调节增益延迟;

4、可自动搜索首波位置、自动调整放大倍数;

5、采用12.1寸超大真彩液晶显示屏,现场可同时清晰的观测6个剖面测试波形、波列、波速、波幅等信息,测试过程中整桩质量一目了然;

6、测点移距1~50cm可调,无漏点,无需重复测试;

7、自动计数提升装置连接方便、快捷,最大提升速度可达60m/min;

8、工业级电容触摸屏,触感柔和,操作流畅精准,适应强光环境;

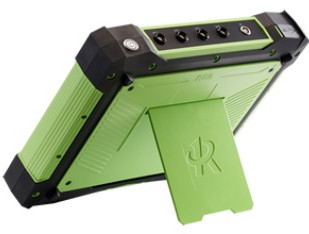

9、机身采用工程塑胶ABS+PC、耐高温阻燃材料,抗冲击性能高;

10、IP65级防尘防水设计,无惧恶劣环境;

11、实时监控无线上传,支持4G、WiFi方式,实现智能云检测

12、内置4G模块,可实现软件在线一键升级;

13、9mm超薄大容量电池,电池可拆卸,保证野外工作不间断;

14、软件全新升级,操控界面更友好、便捷。



性能指标

RSM-SY7(D)

显示模式

12.1寸高亮度真彩液晶屏

分辨率:1280×768

(背光可调)

增益精度

0.5dB

操作方式

电容触摸

频带宽度

1~500kHz

储存模式

16G电子硬盘

声幅准确度

≤3%

通讯方式

有线通讯

声时准确度

≤0.5%

数据导出

USB

接收灵敏度

≤10μV

深度计数方式

自动计数

道间串扰

≤1/400

主控形式

低功耗嵌入式系统

主频:1GHz 内存:512M

触发方式

信号触发

通道数

四个独立可控自发自收通道

上传方式

4G/WiFi/蓝牙

一次提升测试剖面

六个剖面

防护等级

IP65

扫描速度

≥20次循环/秒

供电模式

可拆卸锂电池

电池容量:12000mAh

电池厚度:9mm

续航时间:≥7h

采样方式

同步自发自收

机壳

工程塑胶ABS+PC

采样间隔

0.1~200μS

工作温度

-20~+55℃

记录长度

0.5~4k

外形尺寸

340*275*62mm

发射电压

500V/1000V可调

重量

3.0 kg(含锂电池)

动态范围

≥100dB





提升装置

提升装置连接方式

有线/无线

最小测点间距

1cm

无线传输距离

30m

最大提升速度

1.0m/s

无线工作时间

≥20h

记数方式

双向计数

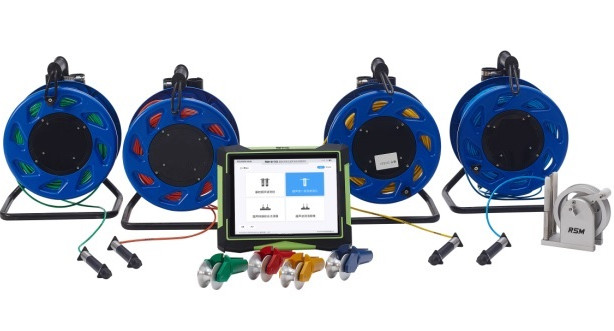

标准配置

序号

名  称

数 量

规格型号

1

基桩多跨孔超声波自动循测仪

1

RSM-SY7(D)

2

一发一收跨孔换能器

4

100m(含四个单管绕线盘)

3

提升计数器

1

V5.0

4

深度计数器连接电缆

1

10米

5

管口滑轮

4

红、黄、黑、绿

6

三角架

1



7

电源充电器

1

8.4V 5A

8

工具包

1

内含U盘、卷尺、电池安装扳手、十字起、取卡工具

9

仪器箱

1



10

配件箱

1
