检测项目：福建省某水库大坝渗漏点探测

检测时间：2023年10月11日

检测地点：福建省

使用设备：BD-GPR-100探地雷达，天线中心频率100MHz

设备生产单位：武汉智岩科技有限公司

1. 现场照片

2. 现场介绍

水库于19**年3月建成，总库容***万m³。除险加固主要项目：大坝单管高压旋喷防渗墙、坝顶铺设砼路面及新建防浪墙、迎水坡上部砼预制块护坡、背水坡骨架草皮护坡及增设排水沟和台阶、溢洪道侧墙加固加高及底板混凝土护砌、新建人行桥、输水涵洞套管及卧管维修、增设水雨情观测设施、新建管理房、修缮防汛路等。工程于20**年3月开工，20**年元月完工。

3. 大坝检测情况

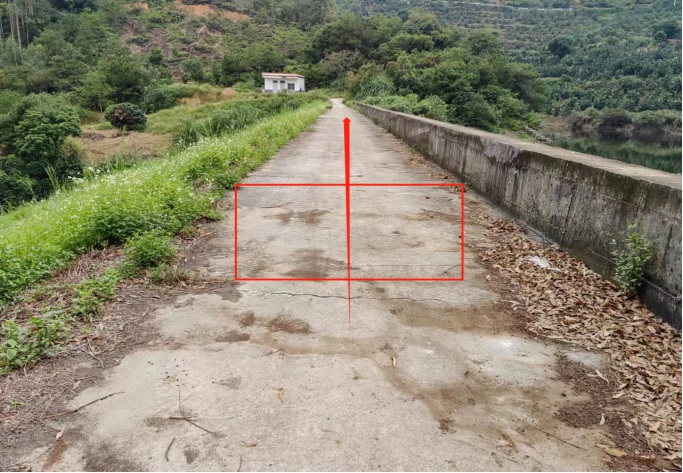

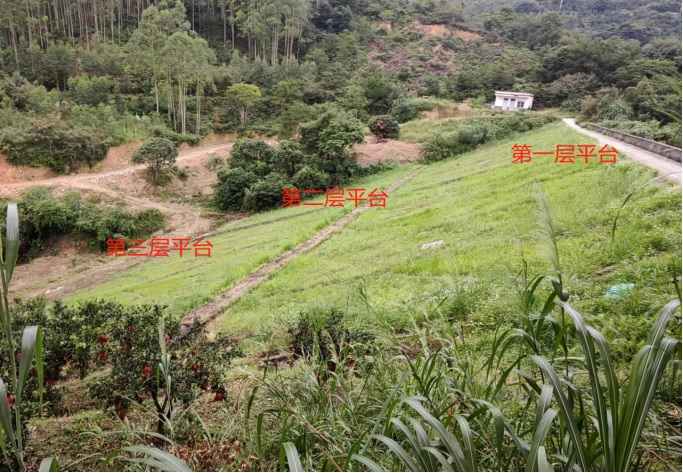

第一层平台：

数据图像：（介电常数：16）

数据对应文件名称：第一层-512-4-003；

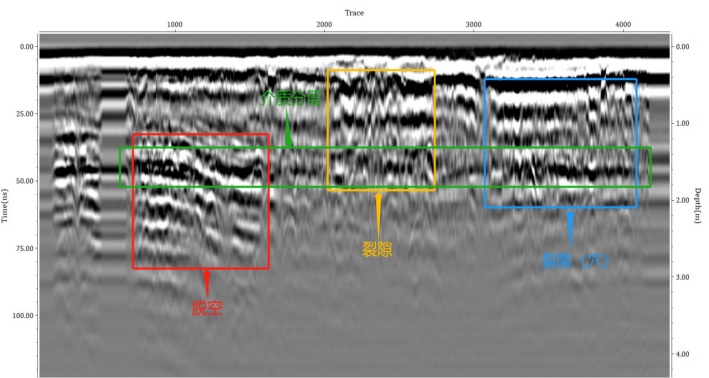

说明：根据第一层检测数据图像分析可得，红色方框标注区域为一段脱空区，水平方向上从760道—1600道之间，黄色方框标注区域为一段浅层的裂隙，深度在1m以内，蓝色方框标注区域为一段裂隙（穴），深度在1.5m以内，绿色方框标注区域有介质分层情况，同相轴方向呈连续状态。

第二层：

数据图像：

数据对应文件名称：第二层平台-384-2.5-第二趟；

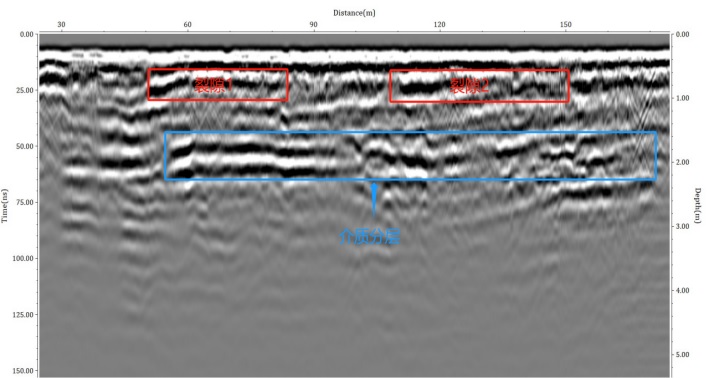

说明：根据第二层检测数据分析可知，蓝色标注区域为一段纵深为1.8m左右的介质分层，整体同相轴方向较为连续，中间有一些起伏是正常现象。两处红色标注区域分别为两段浅层的裂隙，裂隙1水平方向为1700道-2730道，裂隙2水平方向为3680道-4282道。

第三层：

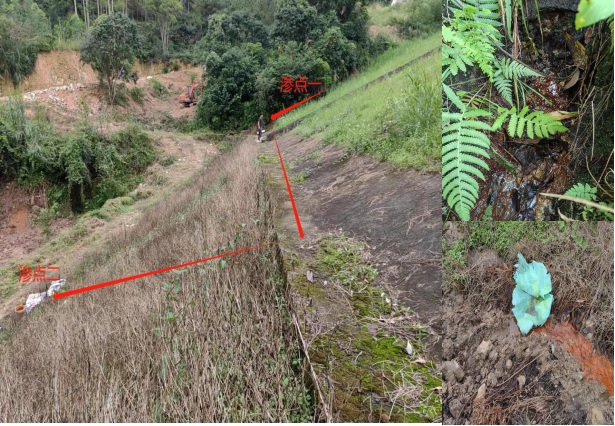

第三层共有两个渗水点，渗点一于第二层平台和第三层平台之间的边坡处，渗点二位于第三层平台以下边坡某处，第三层平台整体长度50m左右。

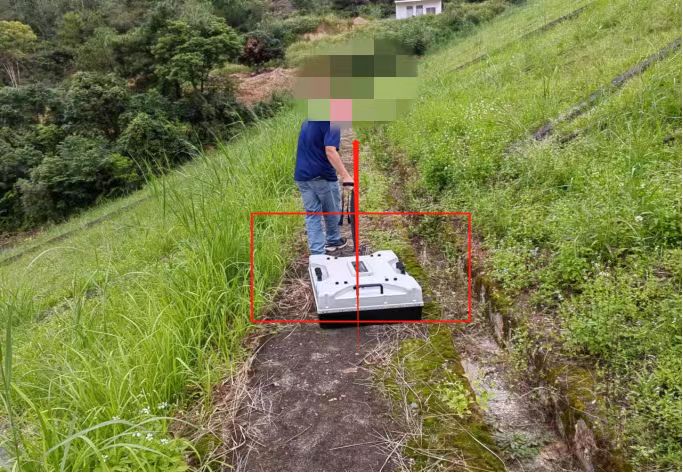

数据图像：第一段（由于楼梯阻碍，分为两段进行测量，其中第一段的长度为15m左右，第二段的长度为35m左右）

数据对应文件名称：第三层-第一段-512-2.5-002；

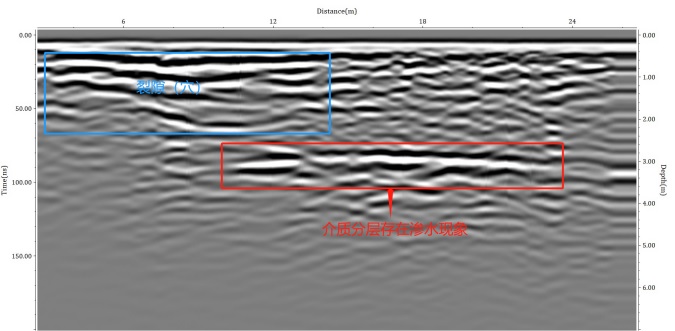

说明：根据第三层平台检测数据分析可知，红色标注区域为一段介质分层，纵深在3m左右，在分析反射波波型得到，此段反射波振幅较大，由此得出此段介质分层存在渗水现象。蓝色标注区域为一段浅层的裂隙（穴）。

数据图像：第二段

数据对应文件名称：第三层-第二段-512-2.5-001；

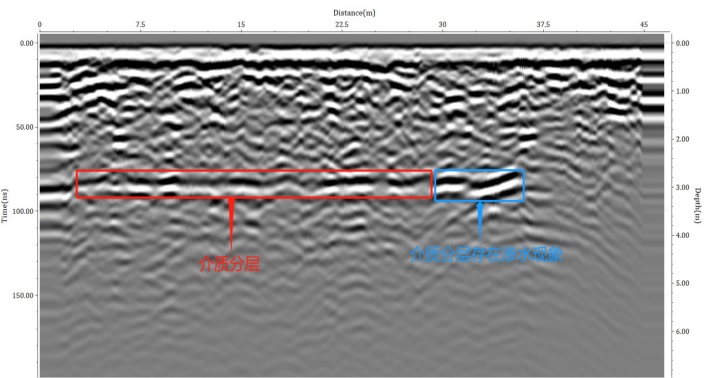

说明：根据第三层平台第二段检测数据可知，红色标注区域为一段介质分层区域，与第三层第一段呈连续状态，此段介质分层在分析反射波振幅后可知富水情况不明显，但是蓝色标注区域在分析反射波振幅后与红色区域有很大区别，蓝色段振幅相对较大，所以分析蓝色区域段存在渗漏现象。

文章版权：武汉智岩科技有限公司
