产品介绍
系统概述：
在建隧道工程中，由于地下工程周围环境的复杂性，因长度，地质问题，加上支护和井挖交 替进行，使得工程的困难度变得更加复杂；设计方案必须通过监控量测进行验证并作出局部调整，对施工参数和施工工艺具有重要的指导作用，隧道施工科学监测能够有效的监督、检测、控制、指导工程，确保隧道工程施工的顺利运作，并可为确保隧道安全施工提供有力保障。隧 (轨)道安全监测系统是应用于隧(轨)道施工期及运营期过程中，针对隧道中存在的重大安全风险点对应力、应变、变形、裂缝、水压力等参数进行实时监测。系统采用无线自动组网、定期连续采样，实时数据上传与数据处理，实时了解隧道的健康状态，帮助检测人员快速定位隧道主要危险源，及时对隧道安全性作出准确评估，预防事故的发生，避免人员伤亡，减轻经济损失。
参考规范：
JTG3370.1-2018- 《公路隧道设计规范》
Q∕CR 9218-2015 -《铁路隧道监控量测技术规程》
TB 10003-2016-《铁路隧道设计规范》
JTGT 3371—2022-《公路水下隧道设计规范》
监测系统特点：
▶智能采集：采集频率根据5s-24h 需求设定，保证数据连续性。
▶数据传输：4G 和RS485 通讯，支持数据本地化部署。
▶远程控制：4G 信号无线上传，“工程安全监测预警云平台”可实现远程控制升级。
▶三级预警：短信、电话、邮件、微信小程序等多种预警方式灵活选择。
系统设备配置：
序号 | 监测项目 | 产品名称 |
1 | 隧道结构沉降 | 静力水准仪 |
2 | 隧道裂缝 | 裂缝计 |
3 | 隧道支护结构应力 | 钢筋计 |
4 | 隧道围岩压力 | 土压力计 |
5 | 隧道结构应变 | 应变计 |
7 | 隧道收敛 | 激光测距仪 |
8 | 数据采集 | 智能采集仪 |
9 | 供电方式 | 市电 |
10 | 实时数据展示 | 云平台 |

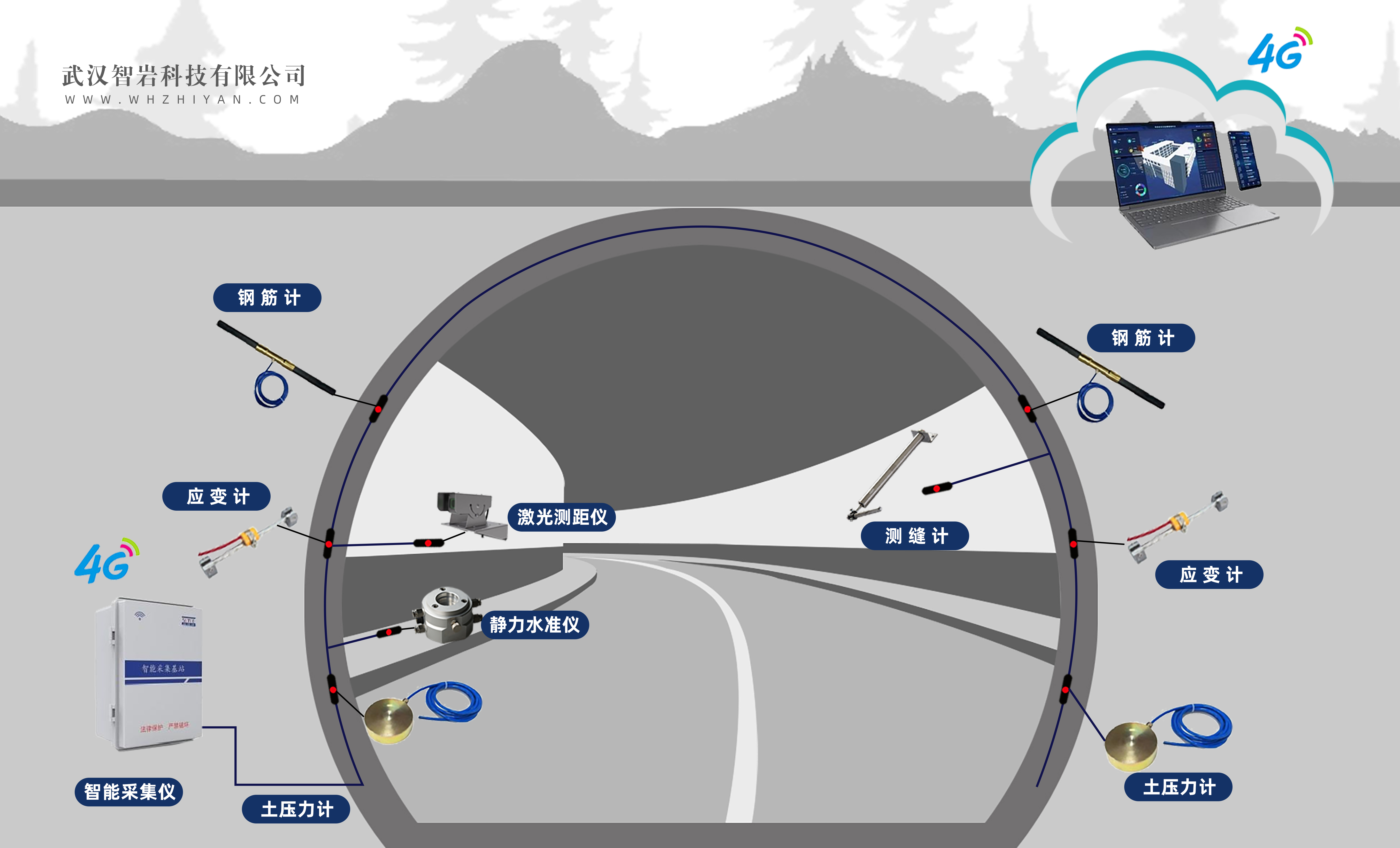

监测示意图：
