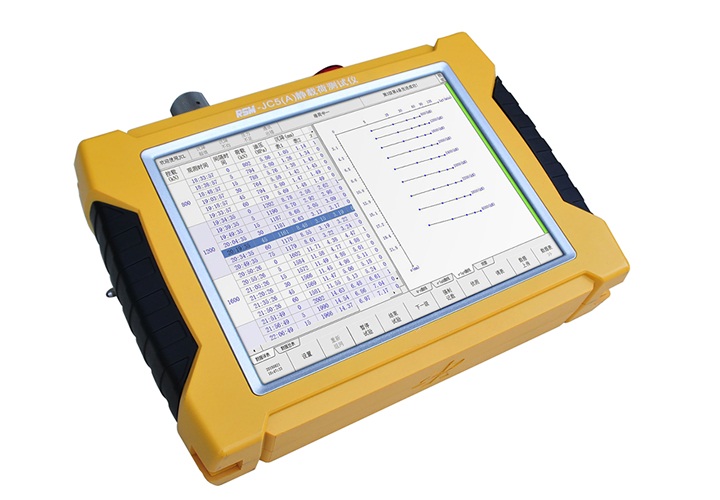

RSM-JC5(A)静载荷检测仪

基桩、地基、岩基、群桩抗压静载荷试验

基桩、锚桩、锚杆抗拔静载荷试验

楼板、桥梁、孔底静载荷试验

产品介绍

技术特点

1.一体化设计,工程塑料机壳,触摸屏操作;
2.采用8.4寸真彩液晶显示屏,背光亮度可调;
3.主机可无线遥数控盒,有效距离大于300m;
4.主机配备可拆卸锂电池,可外接电源供电,单个锂电池可座充,保证试验过程中不断电;数据盒内置高性能锂电池,可直接由现场220V/380V电源供电,无需充电;
5.自动化程度高,全自动加载、卸载、判稳、读数,可实现全程无人值守;
6.具备自动报警功能,可实现对沉降量超值或不均、上拔量过大、位移表超量程、位移传感器故障、油压系统故障、压力不足等多项异常状况的即时报警功能,并可根据不同工地条件自行设定报警警戒值;
7.可配接无线数据传输仪或手机,实现现场检测的无线监控;
8.数据自动双备份,确保数据不丢失;
9.独特的日志监督功能,保证数据的真实性和准确性;
10.仪器图表按规范格式显示,现场可同时显示Q-s、s-lgt、s-lgQ等各种数据曲线;
11.兼容调频防水式位移传感器、数字容栅式位移传感器以及电阻式位移传感器;
12.荷载测试可选择压力传感器以及荷重传感器;
13.配备变频流量控制器控制油泵时,可实现单相220V 电源带动三相油泵功能;
14.多部国家标准、行业标准、地方标准及个性自创加卸载方式均适用。



符合

《建筑基桩检测技术规范JGJ106-2014》

《建筑地基基础工程施工质量验收规范GB 50202-2002》

《建筑地基基础设计规范GB 50007-2011》

《建筑地基处理技术规范JGJ 79-2012》

《建筑桩基技术规范JGJ 94-2008》

《建筑地基检测技术规范 JGJ 340-2015》

符合国际、国内多种行业及地方标准规范、规程



性能指标

RSM-JC5(A)

显示模式

真彩8.4寸液晶显示屏(背光可调)

输入/输出接口

USB/串口

操作方式

触摸屏操作(屏幕可锁)

供电模式

交流电、可拆卸锂电池、单个锂电池可座充

数据备份

自动备份

功率

≤20W

存储量

8G电子硬盘

工作温度

-20~+55℃

通讯方式

无线/有线

环境湿度

≤85%

无线通讯距离

≥300m

外形尺寸

250×180×60mm

无线测控测点数量

1个

重量

1.8kg(含锂电池)

RSM-JC数据盒

位移测试通道

4道

位移量程

累计量程:-1000~1000mm;单次量程50mm

位移测试精度

0.1%FS

位移分辨率

0.02%FS

位移供电

由控载盒直接供电,无需更换电池

荷载测试通道

1压力+1荷重

压力/荷重量程

0~70MPa/0-100000kN

压力/荷重测试精度

0.25%FS/0.5%FS

RSM-JC控载盒

油泵控制方式

智能开关控制器(可配备变频流量控制器)

输入电源

220V/380V

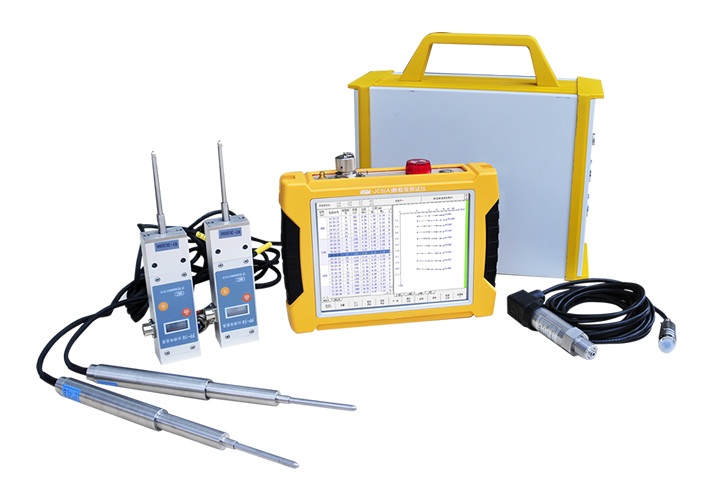

标准配置

序号

名  称

数  量

备 注

1

RSM-JC5(A)主机

1台

含仪器箱、电源充电器、触摸笔、配件背包

2

RSM-JC数据盒(4道)

1只

含主机通讯电缆

3

RSM-JC控载盒

1只

含控载通讯电缆

4

压力传感器

1只

含连接电缆

5

容栅/调频式位移传感器(含磁芯表座)

4只

含连接电缆

6

通讯电缆

1根

20米

7

吸盘天线

1根

433MHz

8

棒式天线

1根

433MHz

9

三通四件套

1套

50米

10

快速接头

1个



11

U盘

1个




软件特点
1、原始数据、数据详表、数据总表、测试曲线可同屏显示,界面直观简洁;

2、提供曲线拖拉调整功能,数据表数据同步更新,可进行手动数据录入;

3、具有曲线标记、标注、定位功能;

4、报告可直接输出到Excel、Word、图片等多种模式;

5、丰富的自定义功能,表头格式,曲线颜色、线型、字体大小可自行设定。

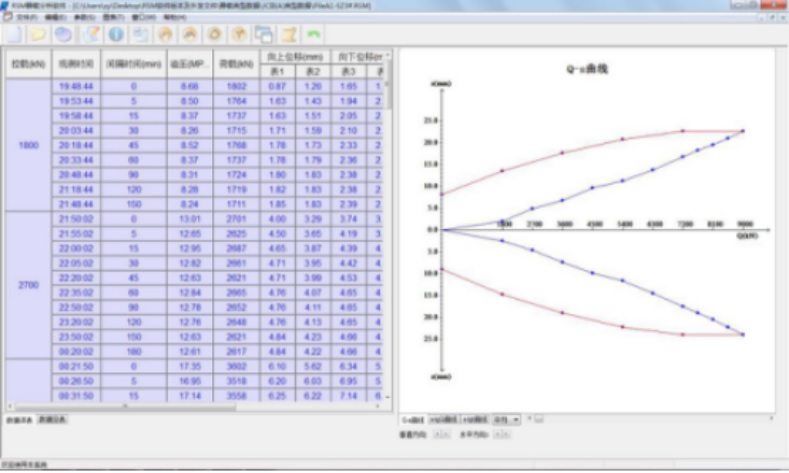

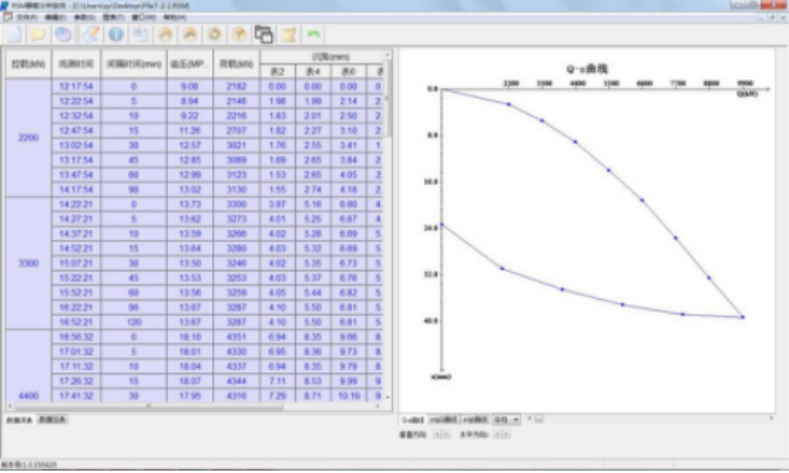

软件界面
