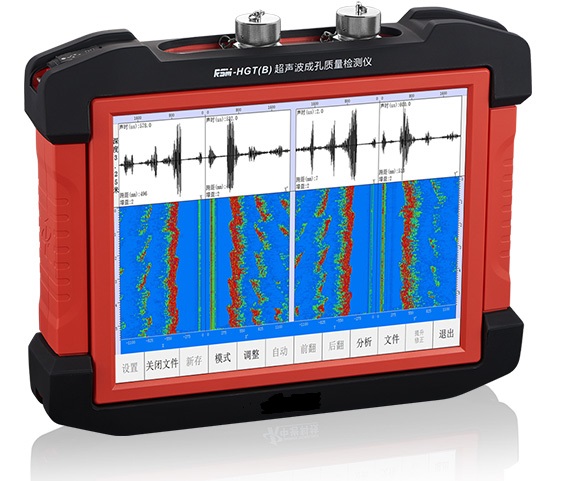

RSM-HGT(B)超声波成孔质量检测仪

基桩成孔检测仪

铁路、公路、港口、高层建筑等钻孔桩成孔质量检测

支盘桩的成孔质量检测

地下连续墙成槽质量检测

产品介绍

用 途

铁路、公路、港口、高层建筑等钻孔桩成孔质量检测

支盘桩的成孔质量检测

地下连续墙成槽质量检测



符 合

《公路桥涵施工技术规范》(JTG/T F50-2011)

《建筑桩基技术规范》(JGJ 94-2008)

《建筑地基基础工程施工质量验收规范》(GB 50202-2002)

《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》(DB 29-112-2004)

《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》(DGJ 32/TJ 117-2011)

《建筑基桩检测技术规范》(DGJ 08-218-2003)



技术特点

1、整套系统实现智能化。整个测试过程和探头升降系统实现自动控制,实测数据和测试结果实现多模式显示、且现场主机可直接打印输出结果;

2、主机系统稳定可靠。主机采用低功耗嵌入式系统设计,软件系统基于Linux 设计,系统稳定可靠;主机配备可拆卸锂电池,独立供电,可有效防止测试过程中因电力中断导致的测试数据丢失;

3、系统具备良好抗电磁干拢能力,整套系统充分考虑现场复杂的电磁环境,从电源供应到信号处理等各个环节均做了冗余性设计和独特的信号处理,确保系统稳定可靠和测试结果准确;

4、线缆采用加强纤维材料,提升机械部分采用分离式设计,体积和重量大为减轻,现场运输方便;

5、超声探头盲区小,功率大,适应能力强。探头最小可探测孔径(槽宽)600mm,最大可探测孔径(槽宽)8000mm,最大泥浆比重可达1.4g/cm3(含砂率较小)时,可清晰识别首波,适合几乎所有工程成孔成槽的检测;

6、系统具有自校正功能,根据孔口孔径值或槽口宽度值,自动对测试系统进行校准,保证测试结果准确可靠;

7、输出结果内容丰富,直观准确。现场检测完成后,实时输出两个剖面影像图、XX’和YY’剖面偏离曲线图和数表(包括每个测点的深度值、实测声时值、探头距孔壁的距离、测点位置孔径值、偏移值和垂直度);

8、主机及绞车体积小、重量轻,携带方便、便于操作;

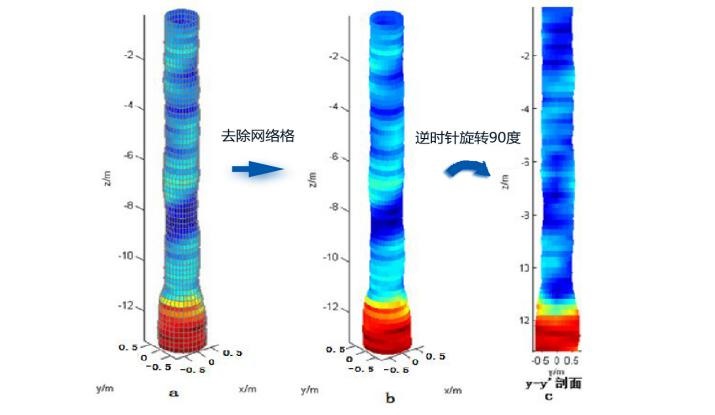

9、可输出三维成孔情况效果图。


性能指标

型号

RSM-HGT(B)

主控形式

低功耗嵌入系统 主频:1GHz 内存:512M

显示模式

12.1寸高亮度真彩液晶屏 1280×768

操作方式

触摸屏

扫描速度

≥20次循环/秒

频带宽度

1~500kHz

声时准确度

≤0.5%

测量精度

0.2%F·S

测量范围

600~8000mm; (孔径/槽宽)

最大测量深度

150m (可定制)

最大深度分辨率

5mm

记录方式

彩色图像、数据文件

输出方式

普通(彩色)打印机

数据导出

USB

定位系统

内置GPS

角度修正

内置电子罗盘

工作温度

-20~+55℃

供电模式

可拆卸锂电池≥8h

外形尺寸

340×270×73mm

主机重量

2.0kg (含锂电池)

升降速度

0~20m/min连续可调,具有紧急情况下快速提升功能

自停功能

具备孔底自停和孔口自停功能

双线绞车外形尺寸

119x62x85cm

双线绞车重量

60kg

单线绞车外形尺寸

85×60×60cm

单线绞车重量

30kg



标准配置

序号

名  称

数 量

规格型号

1

超声波成孔质量检测仪

1

RSM-HGT(B)

2

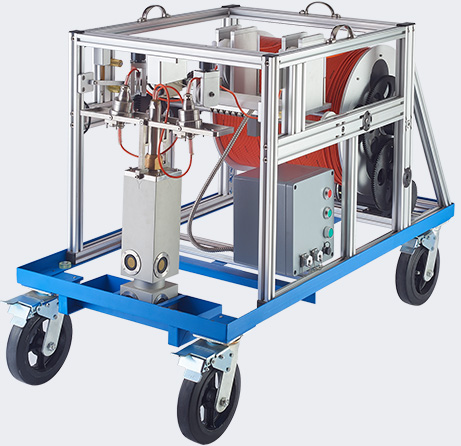

数控升降绞车(单线/双线可选)

1

电缆100m

3

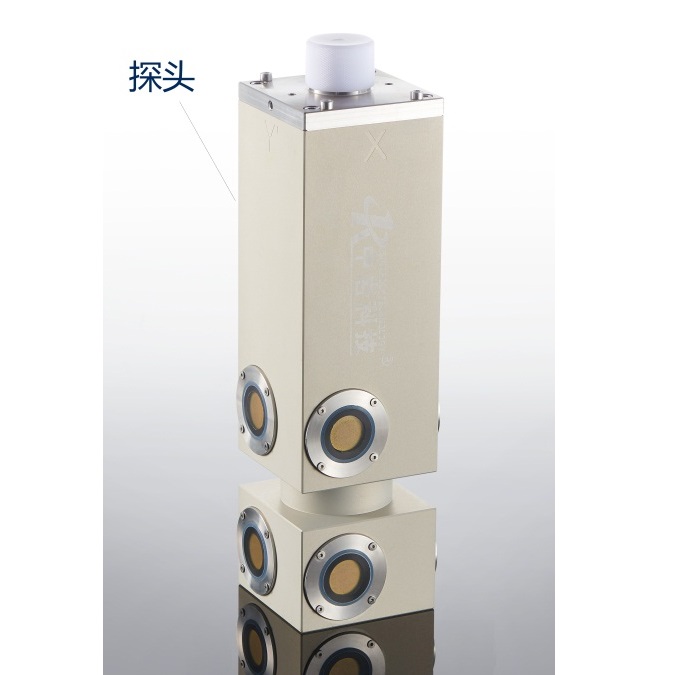

超声探头

1



4

管口架

1



5

深度计数器连接电缆

1

10m

6

数控手柄及连线

1



7

电源线

1



8

绞车电源盒

1



9

电源充电器

1

8.4V 5A

10

黄色拉杆箱

1



11

U盘

1



12

19芯通讯电缆

1

5m

13

绕手柄

1





软件特点

1、全面兼容WindowsXP/Win7/Win8操作系统;

2、可直接生成Word及Excel表格;

3、兼容各地规范,内置多种表格及报告格式,报告可批量输出;

4、表头栏目可自定义,适应各种报告需求;

5、界面友好,操作简单;

6、成孔质量情况可生成三维模型;

7、支持快捷打印,现场可直接连接打印机打印检测结果。

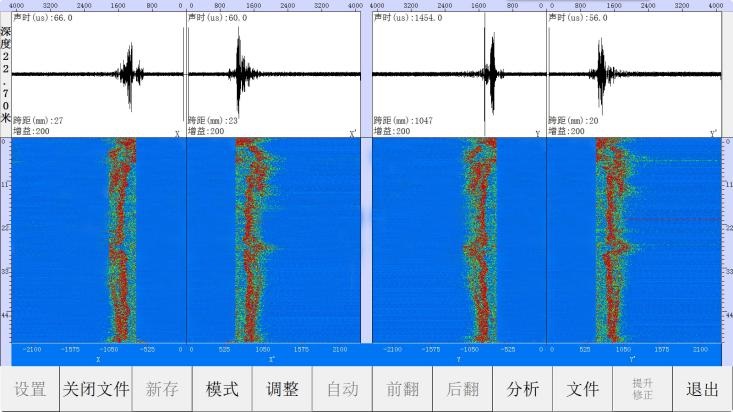

现场采集界面



分析界面

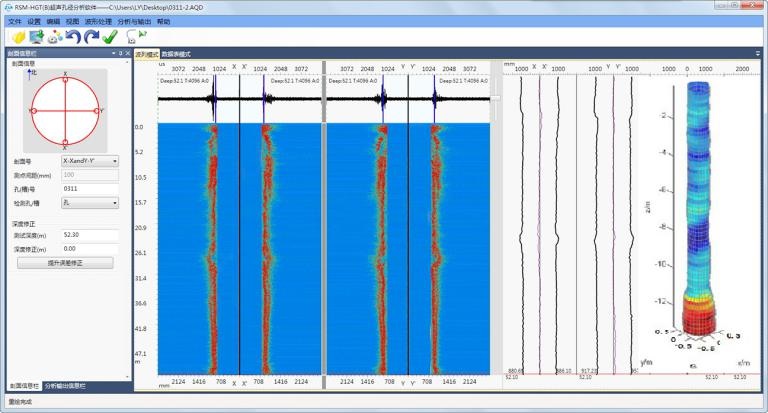

三维界面

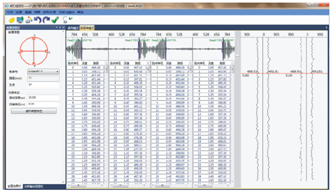

数据表界面
